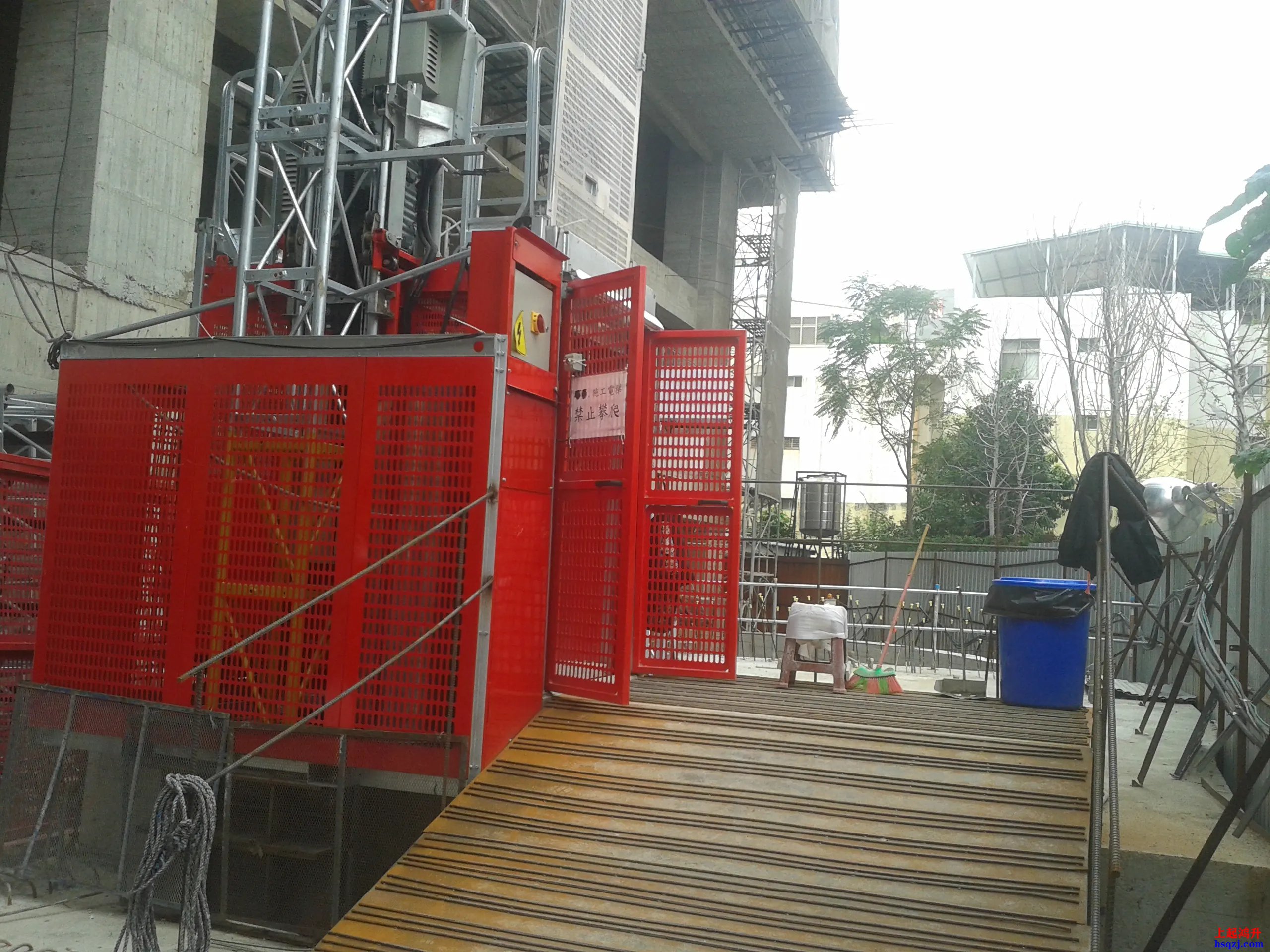

本工程是由中建一局二分公司承建的北廣住宅小區C棟樓;地下二層，地上分C1、C2、C3三個單元，C1、C3單元地上16層，C2單元地上21層，建筑物總面積48500平方米。室內粗裝修，在C1、C2單元各設一臺室外施工升降機，如圖一所示。

　二、基礎方案

　升降機基礎制作為鋼筋混凝土平臺。混凝土強度等級為C30，基礎配筋：雙向，升降機基礎尺寸如圖二所示，為便于上料，外用施工升降機鋼筋混凝土基礎上平面標高比室外地坪低200MM。基礎四周設排水溝。

　按C2單元樓外用升降機高度計算基礎承載量。

　基礎承載計算：

　設備型號： 京港SCD200/200施工升降機

　架設高度： 66米

　吊籠重： 1600Kg×2

　外籠重： 1600Kg×2

　對重重： 1600Kg×2

　吊籠載重量： 2000Kg×2

　導軌架重(共需44節標準節，標準節重161Kg)：161Kg×44

　P=(吊籠重 外籠重 對重重 吊籠載重量 導軌架重)×2.1

　基礎承載近似等于

　P=[(1600×2) 1600 (1600×2) (2000×2) (161×44)]×2.1

　=40076.4Kg=400.764KN

　基礎承載按500KN制作的兩個基礎都可符合施工升降機的使用要求。

　地面3：7灰土夯實，地基承受的壓力大于0.15Mpa;滿足升降機地基承載力要求。

    三、安裝錨固方案

　京港SCD200/200為Ⅲ型錨固。錨固長度：2800-3200MM。錨固間距：錨固高度為6米一道，C2單元需要錨固10道，錨固架與陽臺底板相連，C3單元需要錨固7道，錨固架與墻體相連(如圖三所示)。

　3.1、前期準備

　3.1.1、按基礎方案做好基礎。保證基礎的水平及各項使用要求。

　3.1.2、保持外用施工升降機的進場道路通順。并有足夠的停放設備空間。

　3.1.3、保證安裝現場優良的電力供應。安裝單獨配電箱。

　3.2、外用施工升降機安裝

　3.2.1、把基礎表面清掃干凈。

　3.2.2、將基礎底座安裝在基礎平臺上，用水平尺檢查水平，并填實基礎，檢查基礎底座中心到附墻點的距離。

　3.2.3、按此次序上三個標準節。

　3.2.4、安裝吊籠。

　3.2.5、接好電源，對設備進行檢測。

　3.2.6、應用小輩桿進行標準節安裝。

　3.2.7、安裝到高度后，安裝各項限位，并進行調試。

　3.2.8、安裝外籠后，對設備試運行良好后，方可使用。

　3.3、技術要求

　3.3.1、每安裝一道附墻架，應用經緯儀測量其垂直度。架設高度為66米時，垂直度偏差保持在25MM之內。

　3.3.2、附墻架支架允許的最大水平偏角為±10°

　3.3.3、齒輪與齒條的嚙合側隙應為0.2~0.7MM,靠背輪與齒條背間隙為0.5MM。

　3.3.4、各滾輪與標準節間隙為0.5MM。

　3.3.5、每隔6米安裝一道護線桿。

　3.3.6、安裝對重時應該保證對重與滑道間隙為05MM。

　3.3.7、上極限碰鐵應安裝在吊籠越過上平臺150MM處，下極限碰鐵應安裝在吊籠滿載下行時自動停止在碰到緩沖簧100-200MM處。

　3.3.8、必須保證極限開關觸柄與上下極限碰鐵的距離，在極限開關斷開時，觸柄距碰鐵0.5-2MM范圍內。

　四、安全要求及措施

　4.1、安裝作業人員應按高空中作業的要求操作：佩戴安全帽、系安全帶、穿防滑鞋。

　4.2、安裝作業時，必須按額定載荷重量下進行安裝，不許超載。

　4.3、風速超過13M/S時及惡劣天氣下不能進行安裝作業。

　4.4、安裝作業時，應防止安裝地點上方掉落物體，避免高空多層次作業。

　4.5、首層進料口一側搭設2米的防護棚安全通道，通道兩側用密目網封閉，通道頂部用50厚木板防護。

　4.6、樓層上料平臺處臨邊設1.5米高防護欄桿。

　4.7、每層樓層處設安全防護門和樓層標識牌。
