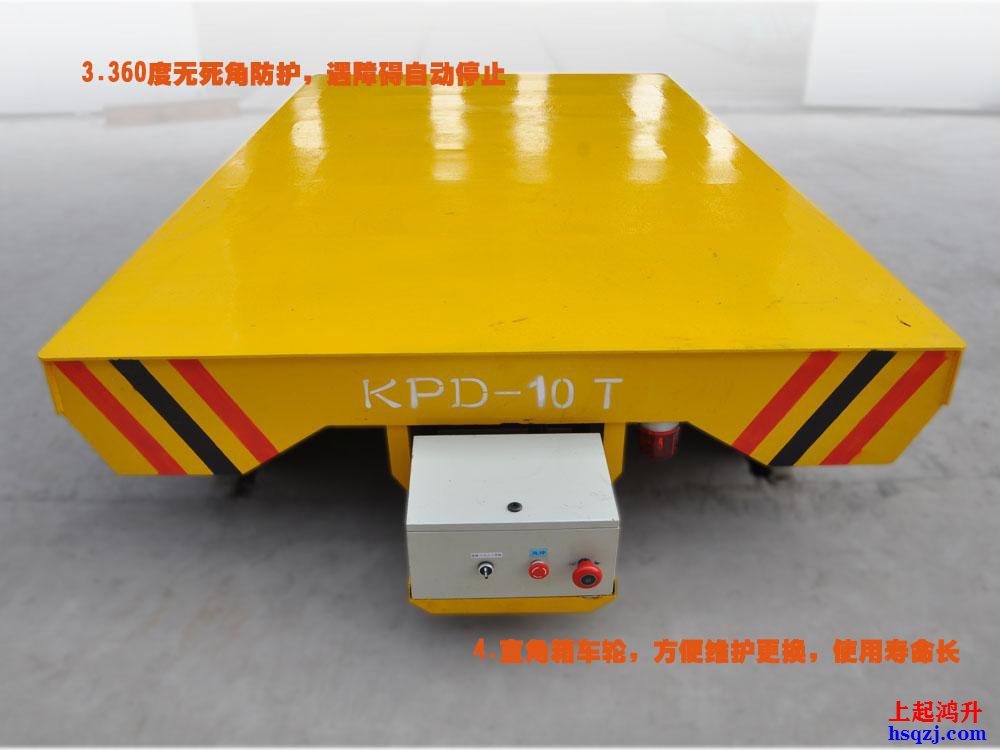

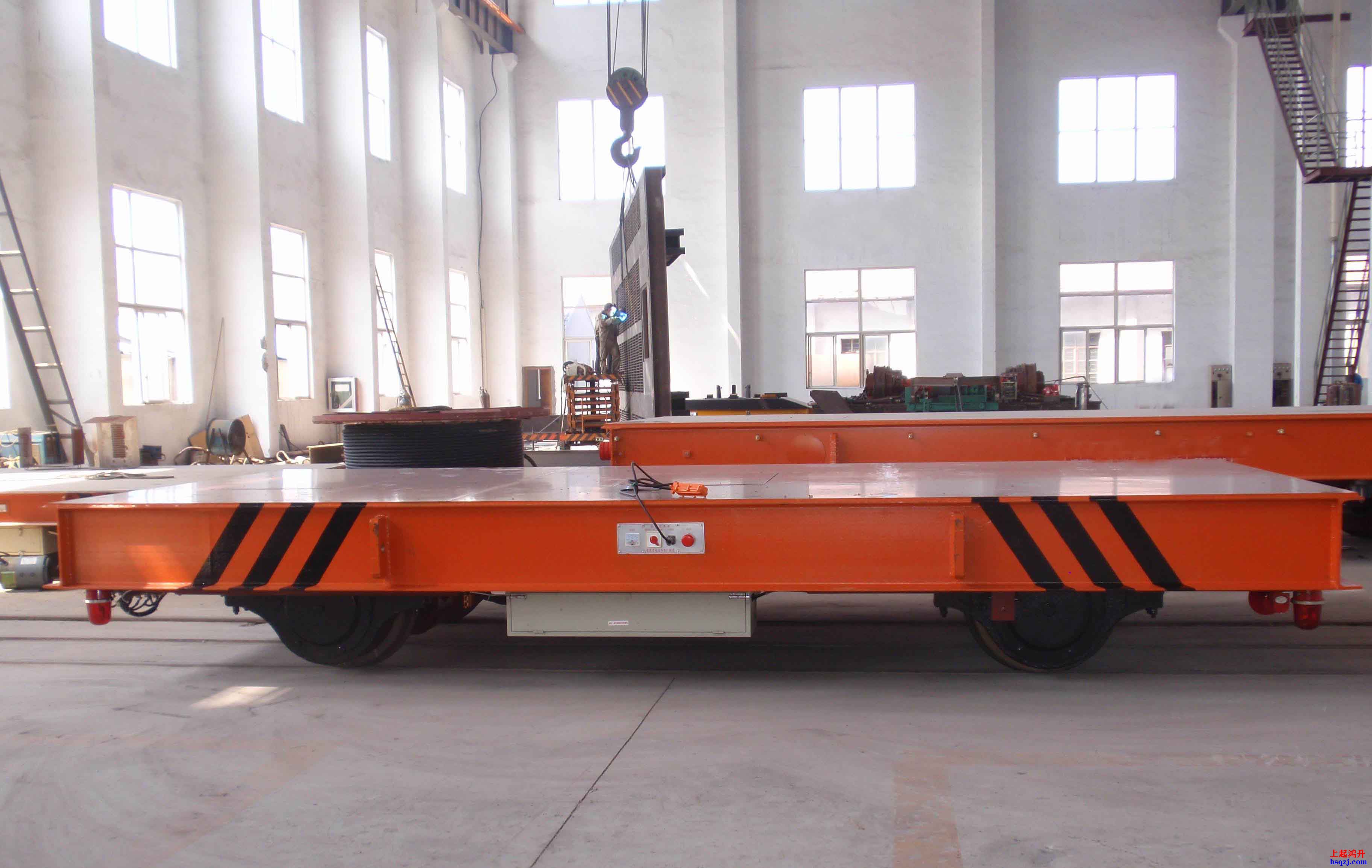

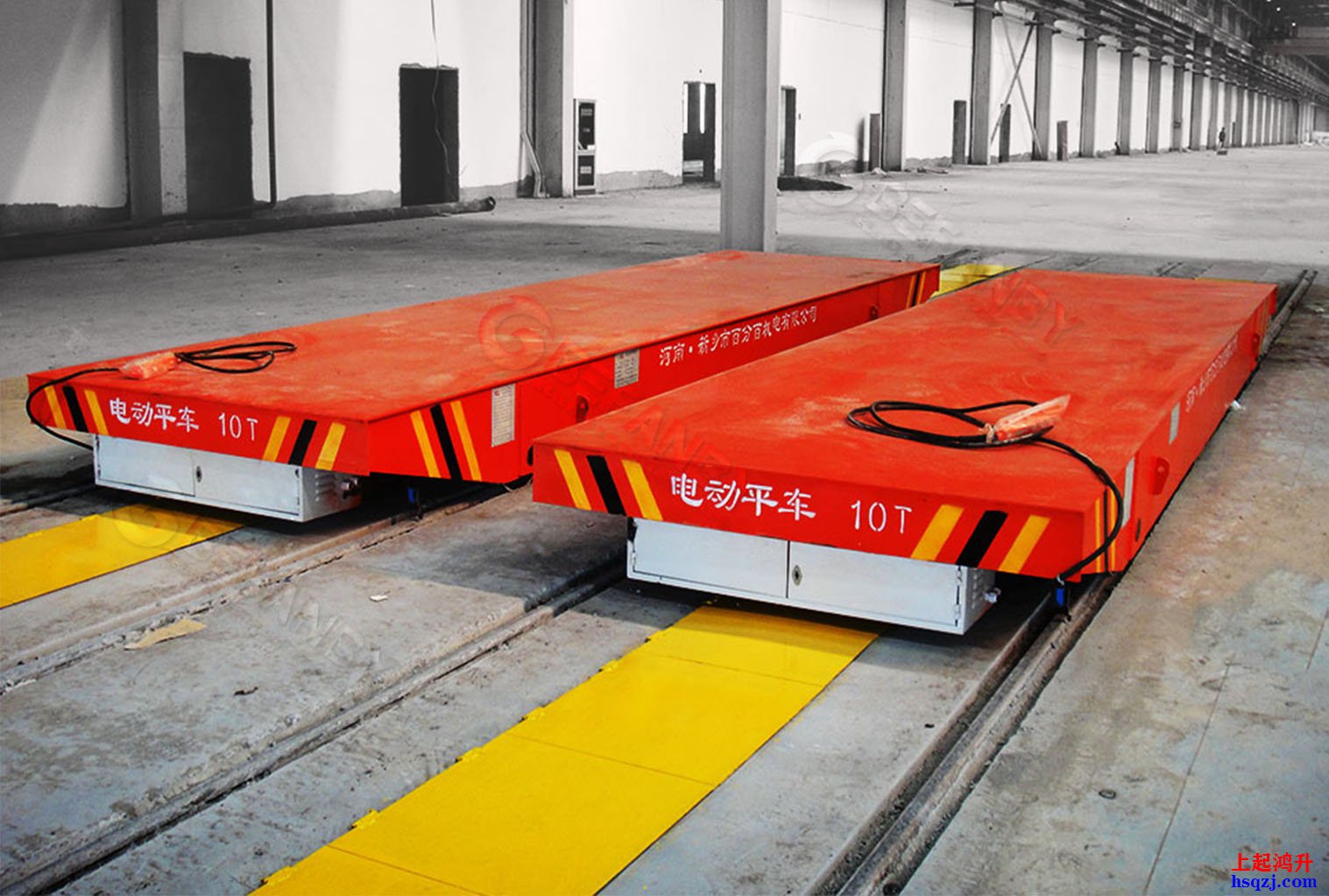

KPD型低壓軌道電動平車介紹（低壓軌道供電式電動平車）
時間：2021-11-08來源：電動平車廠家瀏覽次數：1277
低壓軌道供電電動平車介紹：
KPD系列低壓電動平車是一種電動有軌廠內運輸電動平車，解決廠內跨度之間的產品運輸。KPD型低壓軌道電動平車介紹（低壓軌道供電式電動平車）又稱軌道電動平車、過跨電動平車、軌道臺車、電動軌道平車、軌道平板車、電動平板車。
低壓軌道供電電動平車工作原理：
軌道取電電動平車是將380V電源通過地面控制柜中的降壓變壓器降壓至36V接至軌道上上，車輪上的導電滑塊取電至車載電器箱，通過車載升壓器升至380V使電動平車電能驅動。
低壓電動平車載重噸位規格：
KPD系列低壓供電供電式電動平車設計載重噸位主要20噸、25噸、30噸、50噸、80噸、90噸、100噸、200噸、300噸、400噸、500噸、1000噸等不同的常規噸位，可非標設計定做。
KPD系列低壓供電供電式電動平車工作臺面根據客戶實際使用需求定制定做，電動平車常規臺面尺寸3600*2000mm、4000*2200mm、4500*2200mm、5600*2500mm、8200*2800mm等。
低壓軌道供電電動平車組成部分：
低壓電動平車運行機構由電動機、制動器、減速器、聯軸器、輪組構成等組成。小車架結構由工字鋼、槽鋼、鋼板、角鋼等組成。電動平車電氣控制設備則由源箱、開關、電纜卷筒等組成。 電動平車主要由電氣控制系統、傳動系統、導電系統、車體和車輪組組成。電動平板車的電控系統主要包括：配套變壓器、回轉警示燈、限位開關裝置等。電動平板車的傳動裝置由減速器、帶輪、電機、制動輪、制動器組成，用于驅動電動平車行走。
低壓軌道供電電動平車適用范圍：
KPD系列電動平車的優點是由于不用電纜，不僅安全，而且不怕燙、不怕砸、不妨礙交叉運輸，容易實現遙控和自動化，可以在彎道、環行道上行駛，KPD型低壓軌道電動平車介紹（低壓軌道供電式電動平車）適當增加降壓變壓器數量可不受平車運行距離的限制，給廠區運輸平面布置以很大方便。
低壓軌道供電電動平車絕緣處理：
KPD系列低壓軌道供電電動平車安裝時主要做好軌道絕緣，軌道作用絕緣氈，絕緣層，絕緣壓板，絕緣螺絲，防水層等部件，另軌道連接除了常規夾板連接之外，還要要用銅板鏈接或銅線，使其軌道通電。
低壓軌道供電電動平車優勢特點：
1、電動平車上可以加裝液壓起落、起重等系統。
2、電動平車具有對運行距離、利用時候無窮制等長處。
3、電動平車可以或許在S型軌道、弧形軌道和高溫場所利用。
4、電動平車具有平安性和靈活矯捷性。
低壓軌道供電電動平車電機制動器：
低壓電動平車的動力采用三相電機的電壓為：AC380v，50z，運行電機為三相交流電機，三相電機的防護等級為：IP44/54，三相電機為軟啟動電機，三相電機可以變頻器控制， 三相電機制動器為電磁制動器，減速機的齒輪為硬齒面，減速機的齒輪傳動平穩，減速機的安裝非常方便。
低壓軌道供電電動平車技術參數：
低壓軌道供電電動平車維護保養：
1、電動平車整車全面調試，檢查電氣控制線路有無故障隱患，電器連接線有無破損，如有應就地排除。
2、電動平車調整前后剎車，確保剎車靈活可靠。
3、第一次使用時后軸變速箱內注意要加齒輪油，以后定期檢查后軸變速箱有無漏油，密封墊破損，缺少潤滑油現象，及時更換密封墊，補充潤滑油。
4、變速箱、電機鏈輪，鏈條定時加潤滑油，如磨損嚴重應及時更換，以免影響使用.
5、電動平車整車螺栓定期緊固一遍，檢查有無松動、脫落現象，適當上防銹液，避免螺絲生銹造成生期檢修困難。
6、KPD型低壓軌道電動平車介紹（低壓軌道供電式電動平車）整車清潔、檫試干凈。
KPD系列低壓電動平車是一種電動有軌廠內運輸電動平車，解決廠內跨度之間的產品運輸。KPD型低壓軌道電動平車介紹（低壓軌道供電式電動平車）又稱軌道電動平車、過跨電動平車、軌道臺車、電動軌道平車、軌道平板車、電動平板車。
軌道取電電動平車是將380V電源通過地面控制柜中的降壓變壓器降壓至36V接至軌道上上，車輪上的導電滑塊取電至車載電器箱，通過車載升壓器升至380V使電動平車電能驅動。
低壓電動平車載重噸位規格：
KPD系列低壓供電供電式電動平車設計載重噸位主要20噸、25噸、30噸、50噸、80噸、90噸、100噸、200噸、300噸、400噸、500噸、1000噸等不同的常規噸位，可非標設計定做。
KPD系列低壓供電供電式電動平車工作臺面根據客戶實際使用需求定制定做，電動平車常規臺面尺寸3600*2000mm、4000*2200mm、4500*2200mm、5600*2500mm、8200*2800mm等。
低壓電動平車運行機構由電動機、制動器、減速器、聯軸器、輪組構成等組成。小車架結構由工字鋼、槽鋼、鋼板、角鋼等組成。電動平車電氣控制設備則由源箱、開關、電纜卷筒等組成。 電動平車主要由電氣控制系統、傳動系統、導電系統、車體和車輪組組成。電動平板車的電控系統主要包括：配套變壓器、回轉警示燈、限位開關裝置等。電動平板車的傳動裝置由減速器、帶輪、電機、制動輪、制動器組成，用于驅動電動平車行走。
低壓軌道供電電動平車適用范圍：
KPD系列電動平車的優點是由于不用電纜，不僅安全，而且不怕燙、不怕砸、不妨礙交叉運輸，容易實現遙控和自動化，可以在彎道、環行道上行駛，KPD型低壓軌道電動平車介紹（低壓軌道供電式電動平車）適當增加降壓變壓器數量可不受平車運行距離的限制，給廠區運輸平面布置以很大方便。
低壓軌道供電電動平車絕緣處理：
KPD系列低壓軌道供電電動平車安裝時主要做好軌道絕緣，軌道作用絕緣氈，絕緣層，絕緣壓板，絕緣螺絲，防水層等部件，另軌道連接除了常規夾板連接之外，還要要用銅板鏈接或銅線，使其軌道通電。
低壓軌道供電電動平車優勢特點：
1、電動平車上可以加裝液壓起落、起重等系統。
2、電動平車具有對運行距離、利用時候無窮制等長處。
3、電動平車可以或許在S型軌道、弧形軌道和高溫場所利用。
4、電動平車具有平安性和靈活矯捷性。
低壓電動平車的動力采用三相電機的電壓為：AC380v，50z，運行電機為三相交流電機，三相電機的防護等級為：IP44/54，三相電機為軟啟動電機，三相電機可以變頻器控制， 三相電機制動器為電磁制動器，減速機的齒輪為硬齒面，減速機的齒輪傳動平穩，減速機的安裝非常方便。
低壓軌道供電電動平車技術參數：
|
電動平車型號
|
KPD
|
KPD-6
|
KPD-10
|
KPD-16
|
KPD-25
|
KPD-40
|
KPD-63
|
KDP-100
|
KDP-160
|
KDP-200
|
|
KPDS
|
KPDS-6
|
KPDS-10
|
KPDS-16
|
KPDS-25
|
KPDS-40
|
KPDS-63
|
KDPS-100
|
KPDS-160
|
KDPS-200
|
|
|
額定載重量
|
6噸
|
10噸
|
16噸
|
25噸
|
40噸
|
63噸
|
100噸
|
160噸
|
200噸
|
|
|
臺面尺寸
|
長 L
|
3600
|
3600
|
4000
|
4500
|
5000
|
5600
|
6300
|
8000
|
8200
|
|
寬 B
|
2000
|
2000
|
2200
|
2200
|
2500
|
2500
|
2800
|
2800
|
2800
|
|
|
高 H
|
550
|
550
|
600
|
650
|
700
|
850
|
900
|
1100
|
1250
|
|
|
運行速度（m/min）
|
|
30m/min
|
30m/min
|
30m/min
|
30m/min
|
25m/min
|
25m/min
|
20m/min
|
20m/min
|
20m/min
|
|
輪 距A（mm）
|
2000
|
2200
|
2200
|
2500
|
2800
|
3200
|
3600
|
4500
|
4500
|
|
|
軌內側距C（mm）
|
1435
|
1435
|
1435
|
1435
|
1435
|
1435
|
1650
|
2000
|
2000
|
|
|
車輪直徑 (mm)
|
400
|
400
|
400
|
500
|
500
|
600
|
700
|
700
|
700
|
|
|
底部間隙 （mm）
|
50
|
50
|
50
|
60
|
60
|
60
|
60
|
70
|
70
|
|
|
最小轉彎半徑
|
30
|
35
|
50
|
55
|
60
|
80
|
100
|
100
|
||
|
電動機型號/功率（KW）
|
KPD
|
JDYP-11-6
|
JDYP-12-6
|
JDYP-21-6
|
JDYP22-6
|
|
||||
|
2.2
|
3.5
|
5
|
7.5
|
|
||||||
|
KPDS
|
YZ132M1-6
|
YZ132M2-6
|
YZ160M1-6
|
YZ160M2-6
|
YZ160L-6
|
YZ160M2-6
|
YZ160L-6
|
|||
|
2.2
|
3.7
|
5.5
|
7.5
|
11
|
2X7.5
|
2X11
|
||||
|
電源供電方式
|
KPD
|
單相380V降壓到36V經升壓變壓器到單相交流380V
|
||||||||
|
KPDS
|
三相380V降壓到36V經升壓變壓器到三相交流380V
|
|||||||||
|
推薦鋼軌型號
|
P24
|
P38
|
P43
|
QU80
|
QU100
|
|||||
|
車輪數量
|
4
|
4
|
4
|
4
|
8
|
8
|
||||
|
最大輪壓
|
1.91
|
3.21
|
4.87
|
7.5
|
11.5
|
16.9
|
27.6
|
22.8
|
28.5
|
|
|
參考重量
|
3.4
|
3.72
|
4.2
|
6
|
8.5
|
11.4
|
15.2
|
25.5
|
31.5
|
|
| 說明：1）其軌距、臺面尺寸、額定起重量可根據用戶需求另行設計、制造，同時可根據卷材外形尺寸進行V型架設計和制造。 | ||||||||||
| 2）無線遙控裝置可選（KPDS） | ||||||||||
| 3）可選變頻器調速電控（KPDS） | ||||||||||
| 4)路軌車來回走設定系統 | ||||||||||
| 5）路軌車遇人2米自動停車、報警 | ||||||||||
低壓軌道供電電動平車維護保養：
1、電動平車整車全面調試，檢查電氣控制線路有無故障隱患，電器連接線有無破損，如有應就地排除。
2、電動平車調整前后剎車，確保剎車靈活可靠。
3、第一次使用時后軸變速箱內注意要加齒輪油，以后定期檢查后軸變速箱有無漏油，密封墊破損，缺少潤滑油現象，及時更換密封墊，補充潤滑油。
4、變速箱、電機鏈輪，鏈條定時加潤滑油，如磨損嚴重應及時更換，以免影響使用.
5、電動平車整車螺栓定期緊固一遍，檢查有無松動、脫落現象，適當上防銹液，避免螺絲生銹造成生期檢修困難。
6、KPD型低壓軌道電動平車介紹（低壓軌道供電式電動平車）整車清潔、檫試干凈。
