一、起重量及工作范圍

LNG 儲罐罐頂需檢修的設備主要為罐內低壓輸送泵和罐頂閥門。目前國內外LNG 儲罐常用的不同流量及揚程的低壓輸送泵(含頂板) 其Z小質量約2t，Z大質量約8t，常用的罐頂安全閥的質量為0.5～1.5 t。

1．防爆曲軌電動葫蘆

目前國內常用的防爆曲軌電動葫蘆，其起重量Z小為0.5 t，Z大一般為16 t。因此，在起重能力方面，曲軌電動葫蘆能滿足目前常用低壓泵的起重要求。在工作范圍方面，曲軌電動葫蘆覆蓋的區域是平行于曲軌的一條曲線帶，同時受到葫蘆卷筒長度的影響，為使小車帶動葫蘆能在曲軌上順暢地行走，曲軌的曲率半徑不能太小。目前國內外LNG儲罐罐頂曲軌電動葫蘆能通過的Z小曲率半徑為3～5m。因此，曲軌電動葫蘆的工作范圍比較窄，一般適用于罐頂設備間距大，且基本呈規則環形布置的LNG 儲罐。

2． 防爆懸臂起重機

防爆懸臂起重機由于吊臂可繞立柱在水平面內回轉，同時電動小車帶動葫蘆可在吊臂上行走，因此它的工作區域是吊臂旋轉所能覆蓋的圓形或扇形面，工作范圍非常大。但是由于受到撓度、傾覆力矩，以及基礎強度的影響，目前國內外在LNG 儲罐罐頂使用的懸臂起重機的Z大起重量不超過5 t，Z大臂長不超過15 m。因此，懸臂起重機一般適用于罐內低壓泵質量不超過 4 t，罐頂設備間距小，布置比較密集的小型LNG儲罐。

二、安全穩定性

由于LNG 儲罐檢修起重機械安裝在罐頂，故其載荷全部作用于罐頂及罐壁上。當罐體的強度和承載力固定時，起重機的基礎載荷越大，罐體的負載就越大，而儲罐系統的安全性和穩定性則越低。

1．曲軌電動葫蘆

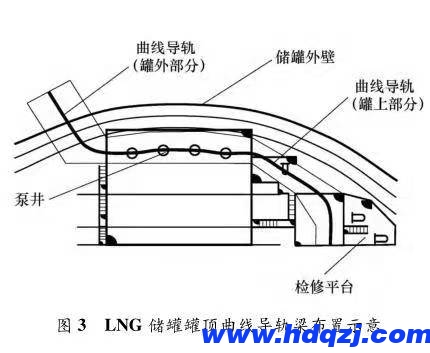

LNG 儲罐罐頂曲軌電動葫蘆的曲線導軌梁布置如圖 3 所示。

軌道分罐上部分和罐外部分，罐上部分主要平行地布置在環形泵井以及一部分管道閥門區域的正上方，罐外部分為罐上軌道的延伸，平行于地面布置，軌道梁利用鋼結構支撐固定在罐頂平臺上，因此曲軌電動葫蘆對罐頂的載荷主要包括軌道梁、鋼結構、曲軌電動葫蘆、鋼絲繩以及吊鉤的自重載荷，吊具以及吊物的起升載荷和工作狀態風載荷。

2．懸臂起重機

懸臂起重機對 LNG 儲罐的載荷主要包括:立柱、懸臂、旋轉機構、梯子平臺、電動葫蘆、鋼絲繩以及吊鉤的自重載荷，吊具以及吊物的起升載荷，工作狀態風載荷，回轉離心力，回轉運動起(制) 動時的慣性載荷，同時還包含由自重載荷、起升載荷、工作狀態風載荷、回轉離心力以及慣性載荷產生的彎矩即傾覆力矩［3，4］。

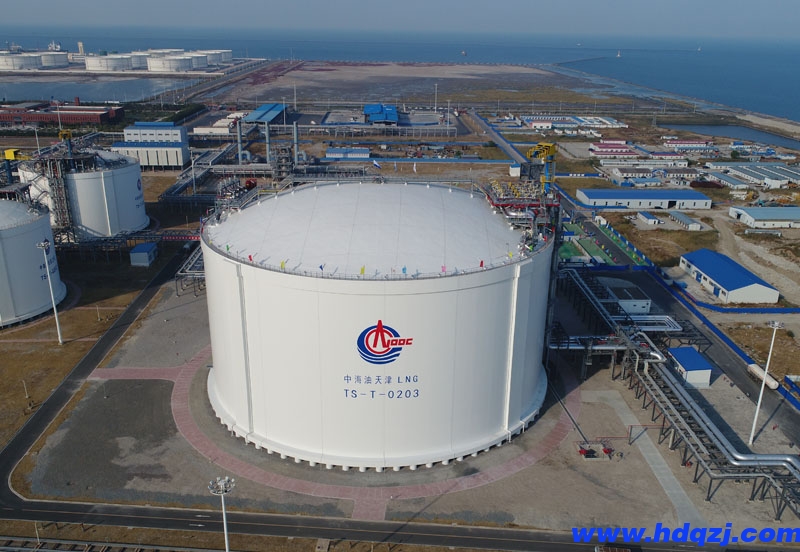

液化天然氣儲罐是一個復雜的綜合系統，主要由低溫儲罐本體、罐內多臺低壓輸送泵、儲罐安全閥、管道管件、閥門、儀表燈組成。為了儲罐長期、穩定、安全運行，通常在儲罐頂部設置檢修平臺及檢修設備，其中就用到防爆電動葫蘆。

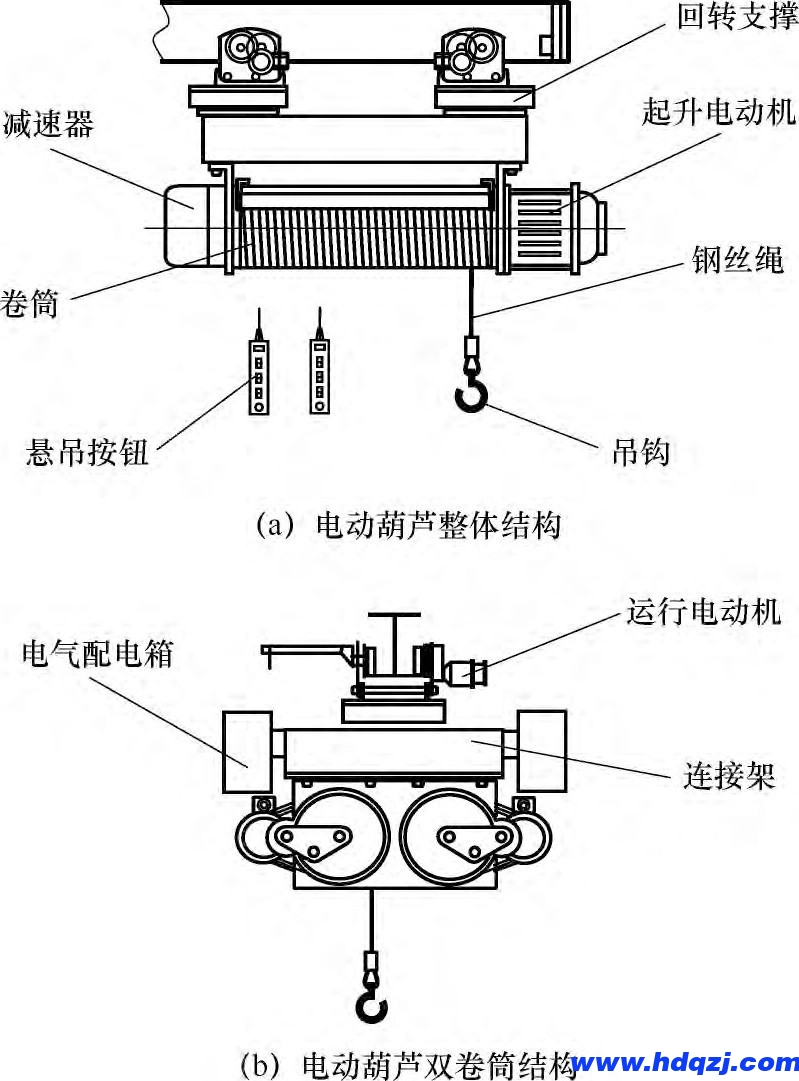

防爆曲軌電動葫蘆是防爆電動葫蘆的一種，主要由電動葫蘆本體、曲線型導軌，以及支撐和固定導軌的鋼結構組成。曲軌電動葫蘆一般又分為單卷筒電動葫蘆和雙卷筒電動葫蘆，其中雙卷筒電動葫蘆的結構如圖1所示。

曲軌電動葫蘆工作時， 起升裝置帶動卷筒和鋼絲繩運動完成設備的上下起吊；回轉支撐裝置完成小車在曲軌上的轉彎；運行裝置驅動小車在曲軌上來回行走以完成設備的運輸。

目前LNG低壓泵泵廠自帶的檢修用耐低溫吊索主要有兩種型式：(1) 整根連續式鋼絲繩，可將該鋼絲繩纏繞在雙卷筒葫蘆的一個空的卷筒上， 這種型式的鋼絲繩可進行連續式吊裝；(2) 分段可拆卸的鋼絲繩，每段鋼絲繩之間采用吊板連接，吊板上設有吊孔，這種型式的鋼絲繩可采用單卷筒電動葫蘆進行分段間歇式吊裝。
