BZDS1隔爆型雙速電動機BZDS1防爆型雙速電機
時間：2024-01-19來源：防爆型電機廠家瀏覽次數：1
防爆電動機介紹
BZDS1隔爆型雙速錐形轉子三相異步電動機，本電動機為隔爆型(Exd Ⅱ CT4Gb)、(Exd Ⅱ BT4Gb)錐形轉子電動機(以下簡稱電動機)，外殼防護等級為IP44/54，接線盒防護等級為IP54，冷卻方式為IC0041。本電動機符合GB3836.1-2010、GB3836.2-2010《爆炸性環境用防爆電氣設備隔爆型電氣設備“d”》的規定，制成隔爆型。防爆標志為EXd Ⅱ CT4Gb、Exd Ⅱ BT4Gb，適用工廠有ⅡA~ⅡC級，引燃溫度組別T,~T，組的可燃性氣體或蒸汽與空氣形成的爆炸性混合物的場所，作為起重機械電力傳動用。
防爆電動機說明
-
產品名稱：隔爆型雙速錐形轉子三相異步電動機
-
別名別稱：防爆電機/防爆馬達
-
型號規格：BZDS1
-
所屬類別：錐形轉子
-
產品產地：河南新鄉
-
非標定制：承接非標定制
-
動力形式：三相交流380V-50Hz
-
是否現貨：部分現貨
-
生產周期：15~20天
-
包裝形式：無
-
供貨范圍：全國
-
送達方式：自提/代辦貨運
-
是否安裝：安裝另計
-
售后方式：一年保修

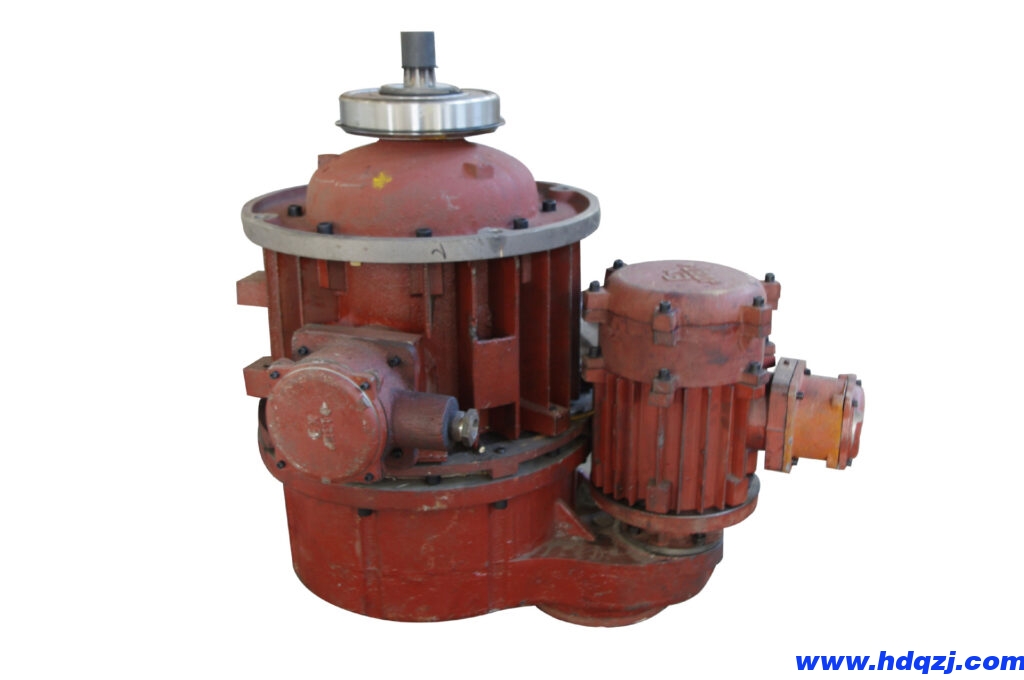

防爆電動機圖片
防爆電動機參數

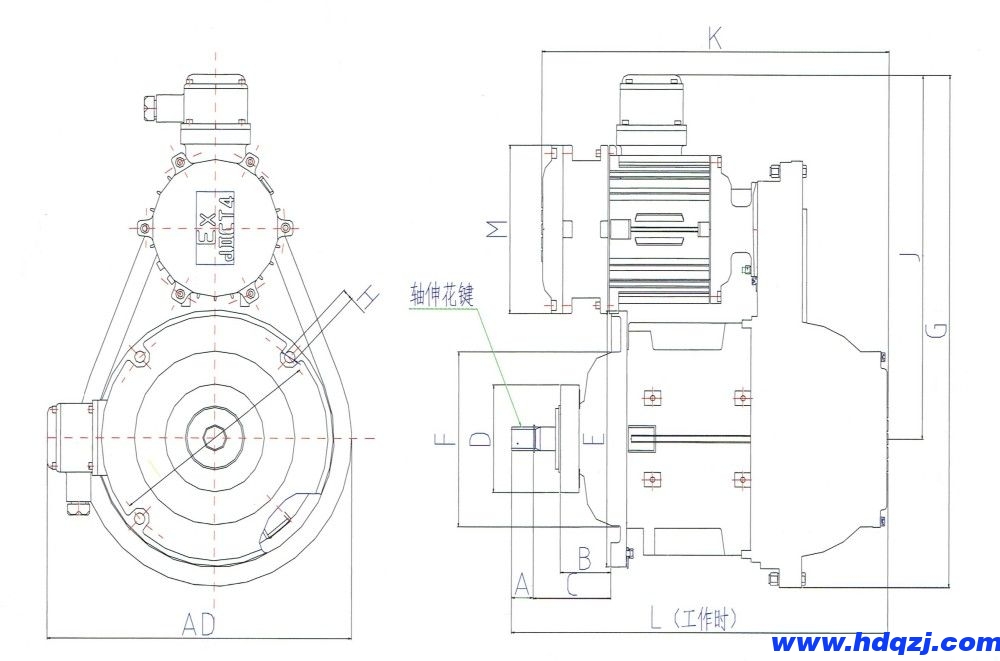

BZDS1隔爆型雙速錐形轉子三相異步電動機外形尺寸圖
BZDS1隔爆型雙速錐形轉子三相異步電動機外形及安裝尺寸表
| 尺寸代號 | ||||||||||||||||
| 型號 | 功率（Kw） | 軸伸花鍵 | A | B | C | D | E | F | G | H | 1 | J | K | L | M | AD |
| BZDS121-4 | 0.8/0.4 | 6D-20d9x16x4c11 | 24 | 61 | 71 | Φ110 | Φ220 | Φ177 | 507 | Φ9 | Φ194 | 335 | 425 | 411 | Φ153 | 331 |
| BZDS122-4 | 1.5/0.4 | 6D-20d9x16x4c11 | 24 | 61 | 71 | Φ110 | Φ235 | Φ179 | Φ13.5 | Φ205 | ||||||
| BZDS131-4 | 3.0/0.4 | 6D-28d9x23x6c11 | 30 | 81 | 107 | Φ120 | Φ290 | Φ220 | 581 | Φ260 | 383 | 446 | 515 | 430 | ||
| BZDS132-4 | 4.5/0.4 | 6D-28d9x23x6c11 | 30 | 77 | 98 | Φ120 | Φ320 | Φ223 | Φ286 | 507 | ||||||
| BZDS141-4 | 7.5/0.8 | 10D-35d9x28x4c11 | 35 | 97 | 120 | Φ160 | Φ380 | Φ260 | 759 | Φ17.5 | Φ340 | 540 | 556 | 600 | Φ250 | 488 |
| BZDS151-4 | 13/1.5 | 10D-40d9x32x5c11 | 38 | 137 | 172 | Φ200 | Φ455 | Φ300 | 796 | Φ415 | 568 | 457 | 738 | 533 | ||
| BZDS152-4 | 18.5/2.2 | 10D-45d9x36x5c11 | 55 | 157 | 187 | Φ200 | Φ455 | Φ450 | Φ415 | 806 | ||||||
| Φ530 | 833 | Φ490 | ||||||||||||||
BZDS1隔爆型雙速錐形轉子三相異步電動機主要技術參數表
| 型號 |
功率 kW |
工作 電壓 |
額定 轉速 r/min |
額定 電流 A |
起動 電流 A |
功率 因數 COSΦ |
效率 % |
堵轉 轉矩 ／額定 轉矩 |
最大 轉矩 ／額定 轉矩 |
轉動 慣量 Kg/㎡ |
額定電 壓下軸 向磁拉 力（N） |
彈簧工 作壓力 (N) |
制動力 矩Nm |
接法 |
| BZDM112-4 | 0.4 |
380V ±5% |
1380 | 1.26 | 7 | 0.72 | 67 | 2.0 | 2.0 | 0.016 | 147 | 110.74 | 4.41 | Y |
| BZDS121-4 | 0.8/0.4 | 1380/138 | 2.40/1.26 | 13/7 | 70 | 2.5 | 2.5 | 0.036 | 235.2 | 152.9 | 8.34/4.41 | Y | ||
| BZDM121-4 | 0.8 | 1380 | 2.40 | 13 | 8.34 | Y | ||||||||
| BZDS122-4 | 1.5/0.4 | 1380/138 | 4.2/1.26 | 24/7 | 0.74 | 73 | 2.5 | 2.5 | 0.045 | 352.8 | 273.4 | 16.6/4.41 | Y | |
| BZDM122-4 | 1.5 | 1380 | 4.2 | 24 | 16.6 | Y | ||||||||
| BZDM123-4 | 2.2 | 6 | 30 | 0.75 | 75 | 2.6 | 2.6 | 0.050 | 510.6 | 290.5 | 27.44 | Y | ||
| BZDS131-4 | 3.0/0.4 | 1380/138 | 7.5/1.26 | 45/7 | 0.77 | 79 | 2.7 | 2.7 | 0.130 | 725.2 | 460.6 | 34.32/4.41 | Y | |
| BZDS132-4 | 4.5/0.4 | 10.82/1.26 | 65/7 | 0.80 | 79 | 2.7 | 2.7 | 0.160 | 960 | 676.2 | 49.03/4.41 | Y | ||
| BZDS141-4 | 7.5/0.8 | 1400/138 | 17.8/2.40 | 110/13 | 0.80 | 80 | 3.0 | 3.0 | 0.390 | 1449 | 882 | 83.30/8.34 | Y | |
| BZDS151-4 | 13/1.5 | 51.44/4.2 | 180/24 | 0.82 | 81 | 3.0 | 3.0 | 1.100 | 1940 | 1033.9 | 147.1/16.6 | Y | ||
| BZDS152-4 | 18.5/2.2 | 72.23/6 | 229/30 | 0.82 | 82 | 3.0 | 3.0 | 1.151 | 1999 | 1479.8 | 245.25/27.44 | Y |
防爆電動機廠家
防爆電機廠家提供BZDS1隔爆型雙速錐形轉子三相異步電動機設計制造（定制）和電機配件批發零售、安裝修理維修等服務，更多國標/非標/專用起重電機廠家品牌、技術參數、安裝尺寸圖紙、價格請咨詢客服。
-
