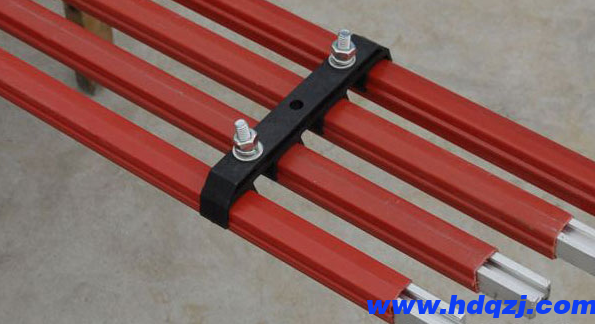

單極安全滑觸線是橋式起重機常用的一種供電滑線，可用于電動單梁起重機以及雙梁橋式起重機。小編為大家簡單介紹下單極滑觸線安裝方法。

單極滑觸線安裝步驟如下：

滑觸線安裝首先熟悉所有起重機的概況，結構特點，然后根據現場動力輸入點設置車間長度再進行安裝，以下以單極滑觸線為例列出安裝程序和要求:

1）安裝滑觸線支架，用焊接或膨脹螺栓按規定間距把角鋼支架安裝在軌道梁上。支架的架設是滑觸線安裝質量的關鍵，是保證滑觸線平整性和使用性的重要環節，必須保證支架在整條線上的平整性，角鋼的伸出尺寸一致，角鋼要平行不能歪斜。有長方孔角鋼的平面在一個水平面內，廠方孔要在一條線上。一般可用鋼絲拉線找平找正。輕型滑觸線兩支架間距<1.5m

2）把提掛架安裝在角鋼支架上。此時螺母不要擰緊，待滑觸線安裝調整后再打緊。

3）安裝滑觸線接頭護套。  把滑觸線裝入提掛架的卡口內卡住(重型線的提掛夾已安裝在導線上)?；|線裝好后調平，旋緊掛架的螺母。把接頭裝入第一組導線的另一端，同樣方法安裝第二組滑觸線。用接頭將兩根滑觸線連接好，裝上接頭護套，將安全滑觸線調平，緊固。依此裝好全部滑觸線。注意接頭處應平滑，間隙<0.5mm。

4）安裝動力輸入段。

按照設計好的供電方式安裝動力輸入段，一定要旋緊，再裝上護罩。

5）裝護套固定夾。 按設計方案安裝固定夾，一線兩個.

6）裝端頭護套。 在滑觸線的兩頭安裝端套，也可在吊掛前提前裝上。

檢查。 整條滑觸線安裝好后應認真檢查，滑觸線要平直，間距要一致，且滑觸線應與起重機道軌平行，偏差≤5mm，懸掛要旋緊，接頭處要平滑。

7）安裝集電器及其支架?；|線安裝好后，即可安裝集電器，集電器支架中心線必須與滑觸線下部護套低平面的距離為H=155mm，即集電器觸靴放入滑觸線︿型槽時，集電器連桿必須水平。M座必須安裝水平且與滑觸線平行。滑觸線︿型槽槽尖必須與集電器垂直中心線在同一垂直平面內。

集電器的電纜線與用電設備的電纜線接好。注意在接線前，應按常規檢查電機的各項絕緣要求是否符合要求，若發現異常應檢修或更換。

8）接電源。 把電源線牢固的接在動力輸入段上，注意壓緊。

試車。先應空載試車，往復運行幾個來回，若有異常應立即停車，切斷電源，進行檢查，排除故障。
