D型卸扣G2150（帶螺母）
時間：2024-09-30來源：起重機廠家瀏覽次數：1
產品特點
扣扣體采用y質碳素結構或合金結構鍛造并進行熱處理而成，體積小而強度高。
每個卸扣上都y久性印有額定載荷標記。
*大試驗載荷為額定工作載荷的2倍，*小破斷載荷為額定工作載荷的4倍。
卸扣可用于索具末端配件，在吊裝作業中直接與被吊物連接。也可用于索具與末端配件之間，只起連接作用。
當索具與橫梁配合使用時，卸扣可用于索具頂端代替吊環與橫梁下的耳板連接，便于安裝和拆卸。
注意事項
卸扣的額定工作載荷和使用范圍為卸扣的試驗檢測和使用依據，嚴禁超載使用。
起吊過程中，嚴禁吊運的物品受到碰撞和沖擊。
吊運過程應盡量平穩，下面嚴禁站人或在物品上通過。
任何一只卸扣在使用前必須先試吊在起吊。選擇吊點應與吊重重心在同一條鉛垂線上。

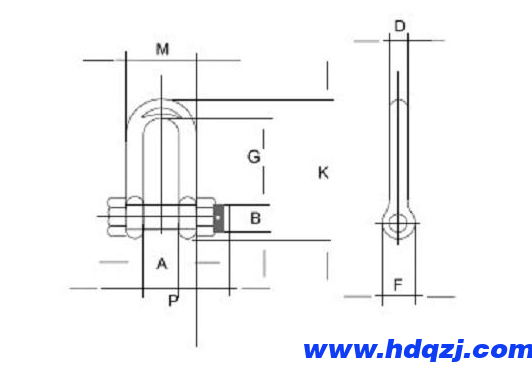

D型卸扣G2150技術參數
規 格 tSpecifications | 額定載荷t Rated load | A mm | B mm | D mm | F mm | G mm | K mm | M mm | P mm |
1/2 | 2 | 20.6 | 16.0 | 12.7 | 30.2 | 41.4 | 77.0 | 46.0 | 71.1 |
5/8 | 3.25 | 26.9 | 19.1 | 16.0 | 38.1 | 50.8 | 95.3 | 58.7 | 89.7 |
3/4 | 4.75 | 31.8 | 22.4 | 19. 1 | 45.0 | 60.5 | 115.1 | 70.0 | 103.4 |
7/8 | 6.50 | 36.6 | 25.4 | 22.4 | 53.1 | 71.4 | 135.4 | 81.0 | 119.6 |
1 | 8.50 | 42.9 | 28.7 | 25.4 | 60.5 | 81.0 | 150.9 | 93.7 | 134.9 |
11/8 | 9.50 | 46.0 | 31.8 | 28.7 | 68.6 | 90.9 | 172.2 | 103.1 | 149.9 |
11/4 | 12.0 | 51.6 | 35.1 | 31.8 | 76.2 | 100.0 | 190.5 | 115.1 | 165.4 |
13/8 | 13.5 | 57.2 | 38.1 | 35.1 | 84.1 | 111.3 | 210.3 | 127.0 | 183.1 |
11/2 | 17.0 | 60.5 | 41.4 | 38.1 | 92.2 | 122.2 | 230.1 | 136.7 | 196.3 |
13/4 | 25.0 | 73.2 | 50.8 | 44.5 | 106.4 | 146.1 | 278.6 | 162.1 | 229.8 |
2 | 35.0 | 82.6 | 57.2 | 50.8 | 122.2 | 171.5 | 311.9 | 184.2 | 264.4 |
21/2 | 55.0 | 104.9 | 70.0 | 66.5 | 144.5 | 203.2 | 377.0 | 238.3 | 344.4 |
3 | 85.0 | 127.0 | 82.6 | 76.2 | 165.1 | 215.9 | 428.8 | 279.4 | 419.1 |
31/2 | 120.0 | 133.4 | 95.3 | 91.9 | 203.2 | 482.6 | |||
4 | 150.0 | 139.7 | 108.0 | 104.1 | 228.6 | 501.7 |
