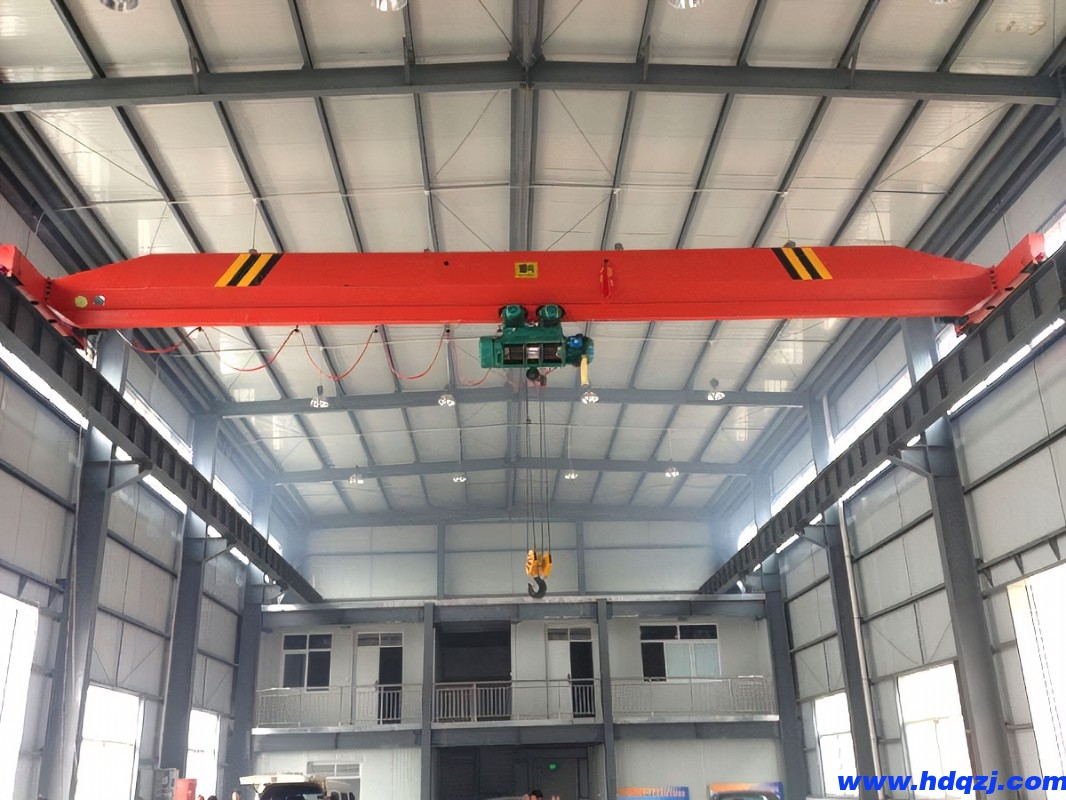

10T電動單梁橋式起重機（配套鋼絲繩電動葫蘆）
時間：2024-04-22來源：起重機廠家瀏覽次數：1
一、LD型電動單梁橋式起重機產品介紹：
LD型電動單梁橋式起重機為一般用途的起重機用于機械制造、裝配、倉庫等場所（此次設計的是用于機修車間）。是一種有軌運行的輕小型起重機，適用于額定起 0.5～16 噸,適用跨度4.5～22.5米，工作環境溫度在-35℃ ～35℃ 范圍內，LD型電動單梁橋式起重機不適于用來調運熔化金屬﹑赤熱金屬、易燃品及其危險物品，也不適用于具有酸性或其它有腐蝕性化學氣體的車間。
1、單梁橋式起重機的工作方式：
它安裝在廠房高出兩側的吊車梁上，整機可在吊車梁上鋪設的軌道上橫向行駛，起重小車沿小車軌道行駛（橫向）。吊鉤做升降運動，即與CD1型（或MD1）的電動葫蘆配套使用完成重物的升降、平移等人們難以做到的需要。
2、單梁橋式起重機機構的特點：
主要有點是：結構簡單、重量輕、對廠房的負荷小、建筑高度小、耗電少。主梁與端梁采用螺栓連接、拆裝、運輸和儲存方便，補充備件方便、輪壓小、工藝性好，適合采用自動焊接和流水作業加工，安裝快，維修方便。
3、工作條件及設計主要技術參數
性能參數表 | |||
起重機運行機構 | 運行速度v（m/min） | 20/30 | |
減速比 | 30.98 | ||
電動機 | 型號 | BM-50 | |
功率（kw） | 2*0.8 | ||
轉速（ | 1380 | ||
電動葫蘆及電動葫蘆運行機構 | 電動葫蘆型號 |
| |
起升速度 | 7 7/0.7 | ||
起升高度H(m) | 6.9.12.18 | ||
運行速度 | 20 | ||
起升機構電動機 | ZD151-4 13KW | ||
電動葫蘆運行機構電動機 | ZDY21-4 1.5KW | ||
工作制度 |
| ||
電源 | 3相 50HZ 380V | ||
車輪直徑 |
| ||
軌道面寬 | 68 | ||
表1
4、電動單梁橋式起重機的外形如下圖所示：
二、選擇電動葫蘆的規格型號
電動葫蘆的形式與參數，參見產品樣本，選用目前應用得最多的CD1或者MD1型。
CD1型和MD1型電動葫蘆的起重量一般為0.5～10噸，起重高度為6～30m，起升速度為7 m/min，起重量為10t時為7 m/min。而MD1型電弧爐具有兩種起升速度，除常速外，還有0.7 m/min的慢速可滿足精密裝卸，砂箱合模等精細作業的要求。電動葫蘆的總體結構可分為起升機構和運行機構兩部分，起升機構由電動機、制動器、減速裝置、卷筒裝置以及吊鉤滑輪組等組成。

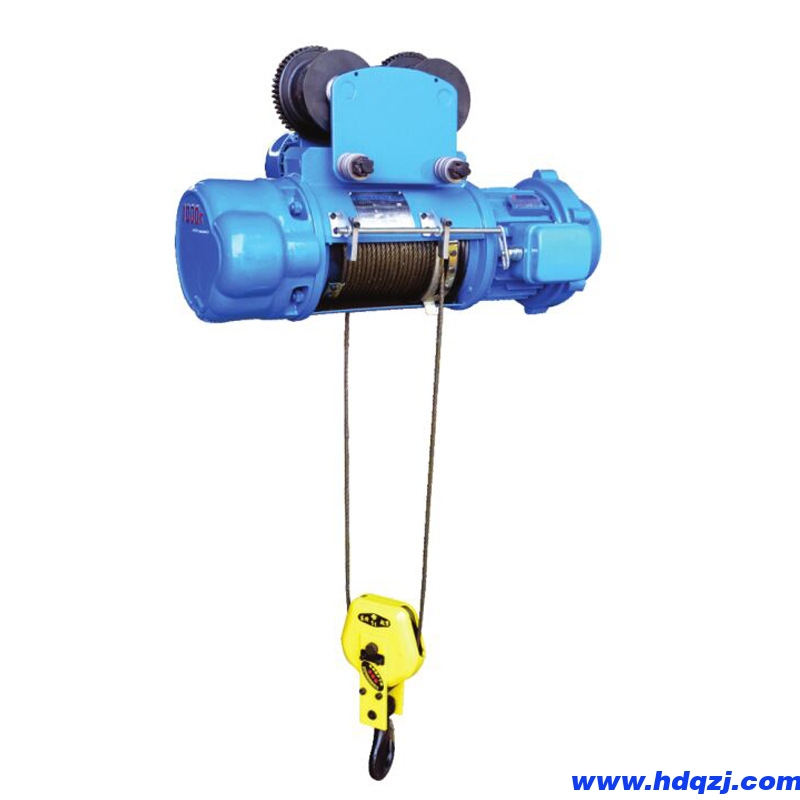

CD1型（MD1型）鋼絲繩電動葫蘆
