QD型5噸電動雙梁橋式起重機技術參數表
時間：2024-04-15來源：起重機廠家瀏覽次數：1

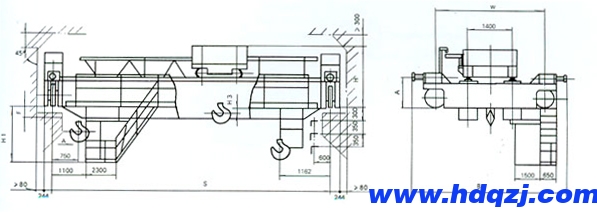

QD型5噸電動雙梁橋式起重機方案圖
QD型5噸電動雙梁橋式起重機技術規格參數：
| 工作級別 | A5 | A6 | ||||||||||||||||||||||||||
| 跨度 | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |||||||||||
| 超重機總量 | t | 12.2 | 13.7 | 15.6 | 17.5 | 20.9 | 24 | 26.6 | 29.8 | 12.3 | 13.8 | 15.7 | 17.6 | 21.1 | 24.1 | 26.7 | 29.9 | |||||||||||
| 輪壓 | KN | 70 | 75 | 79 | 85 | 93 | 101 | 107 | 115 | 72 | 76 | 81 | 86 | 95 | 103 | 109 | 116 | |||||||||||
| 起升高度 | m | 16 | 16 | |||||||||||||||||||||||||
| 速度 | 起重機運行 | m/min | 69 | 92.7 | ||||||||||||||||||||||||
| 小車運行 | 39.5 | 39.5 | ||||||||||||||||||||||||||
| 起升 | 12 | 14.8 | ||||||||||||||||||||||||||
| 電動機 | 起升 | 型號 | YZR160L-6/13 | YZR180L-6/15 | ||||||||||||||||||||||||
| 小車運行 | YZR112M-6/1.8 | YZR112M-6/1.8 | ||||||||||||||||||||||||||
| 大車運行 | YZR132M2-6/2x4 | YZR160M1-6/2x5.5 | ||||||||||||||||||||||||||
| 主要尺寸 | B | mm | 5100 | 5700 | 5100 | 5700 | ||||||||||||||||||||||
W | 3500 | 4100 | 3500 | 4100 | ||||||||||||||||||||||||
H | 1732 | 1735 | 1738 | 1741 | 1746 | 1749 | 1752 | 1755 | 1732 | 1735 | 1738 | 1741 | 1746 | 1749 | 1752 | 1755 | ||||||||||||
A | 730 | 730 | ||||||||||||||||||||||||||
H3 | 96 | 96 | 96 | 96 | 94 | 94 | 94 | 94 | 96 | 96 | 96 | 96 | 94 | 94 | 94 | 94 | ||||||||||||
F | 26 | 176 | 246 | 326 | 476 | 676 | 776 | 926 | 26 | 176 | 246 | 326 | 476 | 676 | 776 | 926 | ||||||||||||
| 薦用軌道 | 38kg/m | |||||||||||||||||||||||||||
