10噸MH型單梁門式起重機技術參數10噸包箱門式起重機參數表
時間：2024-01-17來源：起重機廠家瀏覽次數：1

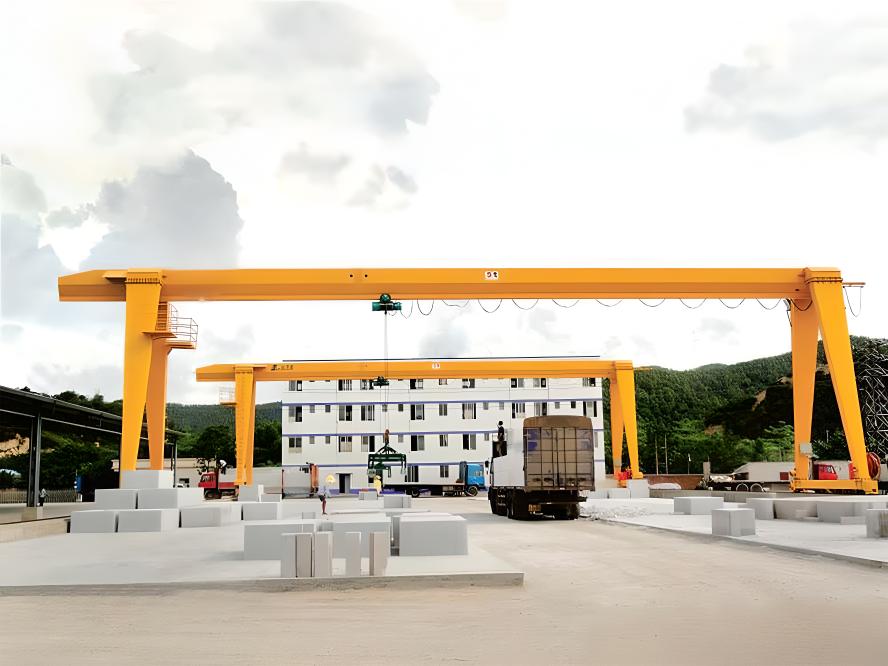

10噸MH型單梁門式起重機是在室外貨場料場常用的一種噸位，適用于一般物體的吊運，跨度可做到30米，分為桁架式和包廂式兩種，在支腿外側可以有外伸的懸臂，懸臂長度小于跨度的三分之一。小編為大家介紹下10噸MH型單梁門式起重機的技術參數。

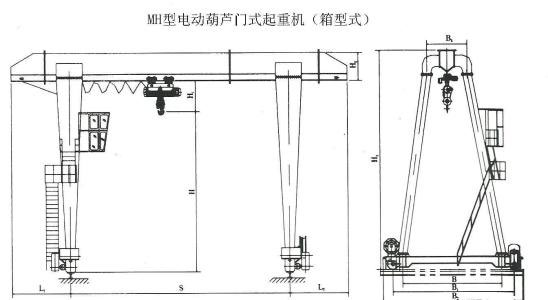

MH型單梁門式起重機結構圖
10噸MH型單梁門式起重機技術參數表
| 起重量 | t | 10噸單梁門式起重機 | ||||||
| 跨度 | m | 12 | 16 | 20 | 24 | 30 | ||
| 起升高度 | m | 6;9 | 9 | |||||
| 運行機構 | 運行速度 | 地面 | m/min | 20 | ||||
| 司機室 | 30 40 | |||||||
| 電動機 | 地面 | YZR132M2-6/3.7×2 | YZR160M1-6/6.3×2 | |||||
| 司機室 | ||||||||
| 減速器 | mm | ZSC400 | ZSC600 | |||||
| 車輪直徑 | φ400 | φ500 | ||||||
| 電動葫蘆 | 型號 | m/min | CD1 MD1 | |||||
| 起升速度 | m/min | 7 0.7/7 | ||||||
| 運行速度 | 20 | |||||||
| 電動機 | 起升 | ZD151-4/13 ZDS11.5/13 | ||||||
| 運行 | ZDY21-4/0.8×2 | |||||||
| 工作制度 | A5 | |||||||
| 薦用鋼軌 | P38 P43 | |||||||
| 電源 | 三相交流 380V 50HZ | |||||||
| 起重機質量 | 地面 | kg | 12238 | 15059 | 17423 | 21120 | 32700 | |
| 司機室 | kg | 12750 | 15509 | 17873 | 21570 | 33200 | ||
| 最大輪壓 | kN | 98/102 | 105/110 | 113/118 | 121/126 | 142/149 | ||
| 基本尺寸 | L1 | mm | 3000 | 4000 | 5000 | 6000 | 7500 | |
| L2 | mm | |||||||
| H1 | mm | 1350 | ||||||
| H2 | mm | 1000 | 1100 | 1200 | 1300 | 1600 | ||
| H3 | mm | 8350/1135 | 8450/1450 | 8550/11550 | 8650/11650 | 12250 | ||
| B | mm | 4500/5500 | 5500/6500 | |||||
| B1 | mm | 5500/6500 | 6500/7500 | |||||
| B2 | mm | 6000/7100 | 7100/8100 | |||||
| B3 | mm | 1600 | ||||||
