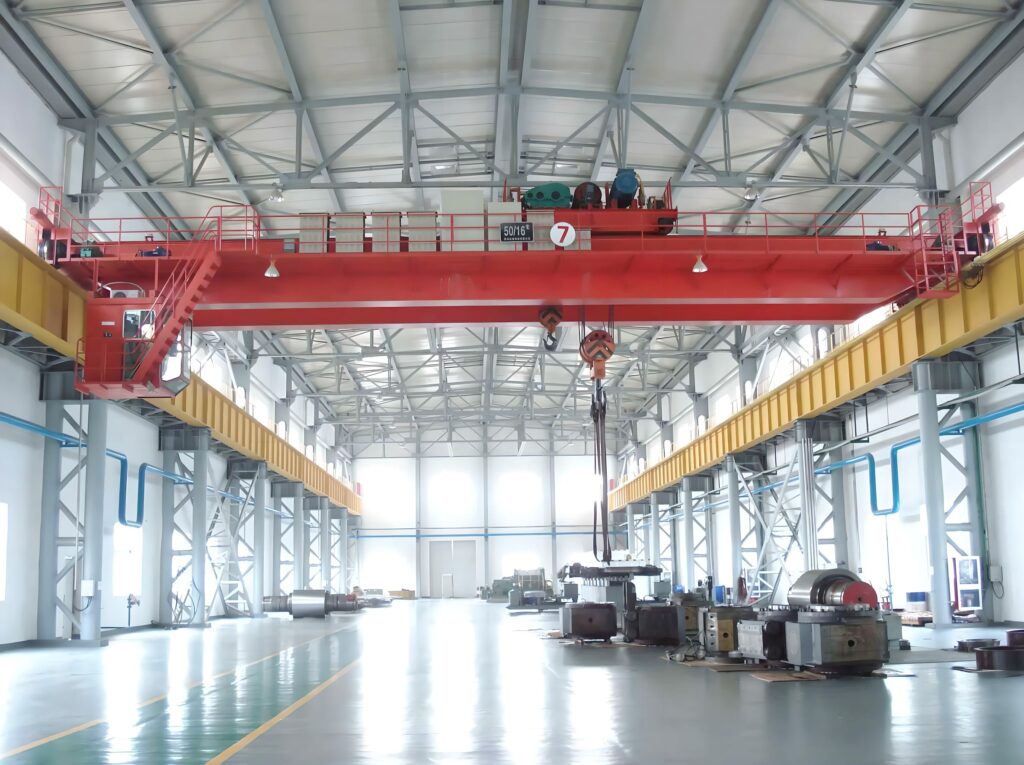

5噸、10噸QS型吊鉤、抓斗、電磁吸盤三用橋式起重機技術參數
時間：2024-01-17來源：起重機廠家瀏覽次數：1
QS型三用橋式起重機是指可以使用吊鉤、抓斗、電磁吸盤作為起升吊具的雙梁橋式起重機，一般起升噸位為5噸、10噸兩種，用戶可根據自身的需求進行選擇。起重機的起重量包含抓斗或者電磁吸盤的自重，也就是說，抓斗為1.5噸的話，最大只能抓取3.5噸的重物。小編為大家介紹下三用橋式起重機的技術參數。
5噸、10噸三用橋式起重機技術參數表：
| 起重量 Lifting Weight | t | 5 | 10 | |||||||||||||||
| 跨度 Span | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |
| 最大起升高度(m)Max LiftingHeight | 22 | 22 | ||||||||||||||||
| 工作級別Working class | A6 | |||||||||||||||||
| 速度 Speed | 起升lift | min | 19.9 | 19.4 | ||||||||||||||
| 小車運行 handcar travel | 38.3 | 44.6 | ||||||||||||||||
| 大車運行 crat travel | 115.6 | 116.8 | 115.6 | 116.8 | 112.5 | |||||||||||||
| 電動機Motor | 起升lift | type /kw | YZR220L-6/22 | YZR250M1-6/37 | ||||||||||||||
| 小車運行 handcar travel | YZR132M１-6/2.2 | YZR132M1-6/2.2 | ||||||||||||||||
| 大車運行 crat travel | YZR160M2-6/7.5×2 | YZR160L-6/11×2 | YZR160M2-6/7.5×2 | YZR160L-6/11×2 | ||||||||||||||
| 主要尺寸（mm） Main Size | B | 6300 | 6360 | 6720 | 6360 | 6435 | 6730 | |||||||||||
| BQ | 4200 | 4260 | 5000 | 4250 | 4200 | 5000 | ||||||||||||
| BX | 1100 | 1500 | ||||||||||||||||
| b | 230 | |||||||||||||||||
| LX | 2000 | |||||||||||||||||
| H | 1764 | 2026 | 2076 | |||||||||||||||
| H1 | 2526 | 2520 | 2596 | 2756 | 2906 | 3056 | 3206 | 3356 | 2526 | 2520 | 2596 | 2756 | 2906 | 3008 | 3158 | 3308 | ||
| H2 | 735 | 890 | ||||||||||||||||
| S1 | 1500 | 1500 | ||||||||||||||||
| S2 | 1850 | 1850 | ||||||||||||||||
| F | -24 | 126 | 226 | 376 | 526 | 676 | 826 | 976 | -24 | 126 | 226 | 376 | 526 | 628 | 778 | 928 | ||
| 重量Weight | 小車 Handcart | t | 2.987 | 5.694 | ||||||||||||||
| 總重量TotalWeight | 10.7 | 12.6 | 14.4 | 16.9 | 19.3 | 23.3 | 26.7 | 32.1 | 11.9 | 13.6 | 16.4 | 17.8 | 20.4 | 25.1 | 28.4 | 31.4 | ||
| 最大輪壓 Max.Wheel Pressure | 5.8 | 6.9 | 7.8 | 9.1 | 10.3 | 12.3 | 13.9 | 15.4 | 8.7 | 9.5 | 11.1 | 11.8 | 13.2 | 15.7 | 17.4 | 18.9 | ||
| 電磁盤 Magnet | 型號Model | MW1-16 | MW1-6 | MW1-16 | ||||||||||||||
| 吸重Pulling weight | kg | 3330 | 4540 | 8330 | ||||||||||||||
| 自重Dead weight | 1670 | 460 | 1670 | |||||||||||||||
| 直徑Diameter | mm | 1180 | 776 | 1180 | ||||||||||||||
| 馬達抓斗 MotorGrab | 型號Model | u | 2 | 4 | 2 | 4 | ||||||||||||
| 類型type | 中型Medium | 重型Heauy | 中型Medium | 重型Heauy | ||||||||||||||
| 容積Volume | m3 | 1.5 | 0.75 | 1.5 | 0.75 | |||||||||||||
| 容重Density | t/m3 | 0.8-1.2 | 12.-2 | 0.8-1.2 | 1.2-2 | |||||||||||||
| 自重Dead Weight | kg | 1514 | 1392 | 1514 | 1392 | |||||||||||||
| 電葫蘆Hoist | type/kw | F3-CD2-6/3 | F3-CD2-6/3 | |||||||||||||||
| 主要尺寸(mm) Main Size | Ba | 1218 | 994 | 1218 | 994 | |||||||||||||
| Bb | 2040 | 1740 | 2040 | 1740 | ||||||||||||||
| Bc | 2700 | 2200 | 2700 | 2200 | ||||||||||||||
| 薦用鋼材Steel track | 38kg/m | 43kg/m | ||||||||||||||||
| 電源 Power Supply | 三相交流 3-Phase A.C 50Hz 380V | |||||||||||||||||
