預制梁架設要注意這四點、架梁的正確順序
時間：2025-08-14來源：起重機廠家瀏覽次數：1
預制梁架設要注意這四點

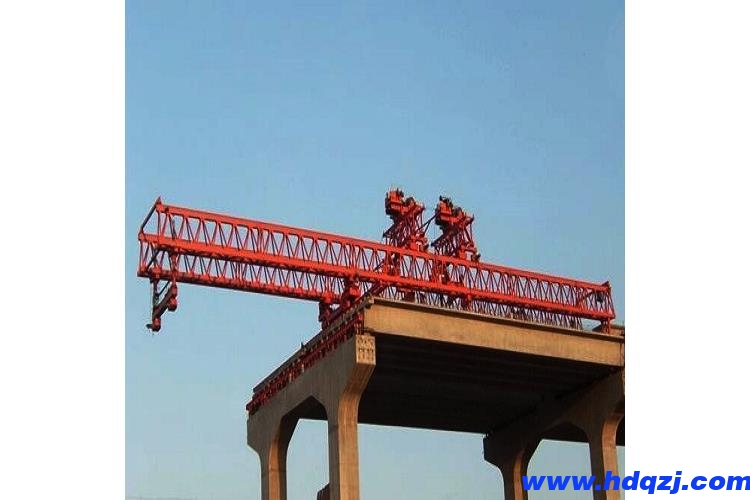

架橋機是把預制好的梁片放入預制的橋墩中的設備。架橋機屬于起重類，架橋機的主要功能是吊起梁板，并運至位置后進行吊裝。架橋機與普通起重吊車有很大區別。它所要求的條件苛刻，且有橫梁走行，或稱縱移。架橋機分為公路橋、普通鐵路橋、客專鐵路橋等幾種。架橋機檢驗兩年一次，一般說來，一般正常使用的起重設備，兩年一次的檢驗，我們要用技術和方法深入設備，找出設備中不能發現的問題。事先處理好這些問題，可以避免意外中斷和安全問題。
為了保證每片梁一次安裝就位，在安放梁片時會注意以下幾點：
1、根據線路中心線和墩臺中心里程，在墩臺上放出每片梁的縱向中心線，支座縱橫中心線、梁板端頭橫線及支座底部輪廓線，在梁端橫線上定出各片梁底部邊緣的點。
2、在每片梁的兩端標出梁的豎向中心線。
3、落位時，在梁側面的端部掛線錘，根據墩臺頂面標出的梁端橫線及該線上標出的梁側邊緣來檢查和控制順橋向及橫向位置
4、在梁端的頂部中心線掛錘根據梁端面上的豎向中線檢查梁是否垂直并不向兩側傾斜。每幅每跨梁一片邊梁后，打斜撐和焊接鋼筋把梁撐穩，其余中梁和邊梁安裝就位后應馬上焊接橫隔板橫向連接鋼筋連成整體，保證梁的橫向穩定。
架梁的正確順序
架梁從邊梁開始架是正確順序，順序?yàn)檫吜骸⒅辛骸⑦吜骸⒅辛骸＿吜旱募茉O(shè)和中梁開始過程一樣，先把邊梁放到離邊梁近的一片梁的位置，使用邊梁掛架起吊邊梁，橫移架橋機到位，落梁就位；
喂梁：選用自行式運梁平車喂梁，將空心板梁梁從預制場所運送到架橋機后部主梁內；
邊梁裝置：運梁軌跡延伸鋪軌→前、后吊梁天車起吊梁→前、后吊梁天車將空心板梁縱向運轉到位→下落梁并脫開→整機橫向移位→整機攜梁橫向移位至邊梁方位下落就位→完結邊梁就位裝置；
中梁裝置：運梁軌跡延伸→前、后吊梁天車起吊梁→前后吊梁天車將空心板梁縱向運轉到位→下落梁并脫開→完結中梁的就位裝置；
架橋機縱向移位程序?yàn)椋合葴y量定位，鋪設延伸軌跡→中頂高支腿頂起，中支腿脫離軌跡，拆除中支腿橫向鋼軌→中頂高支腿下落，中支腿落在縱向鋼軌上→頂升后頂高支腿，拆除橫向鋼軌，后支腿轉向落在縱向鋼軌上→起吊平車移至后端作配重→收起前支腿→移位前安全檢查→整機縱向運轉到位，落下前支腿→頂升中頂高支腿，中支腿落在橫向鋼軌上→起升后頂高支腿→后支腿提升轉向落在橫向鋼軌上→試運轉安全檢查。
