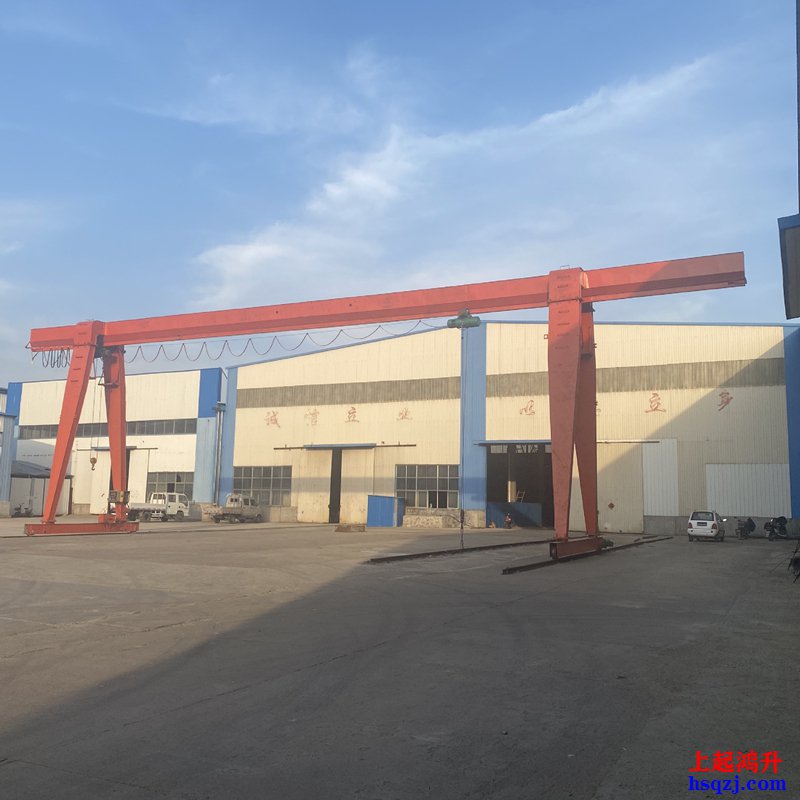

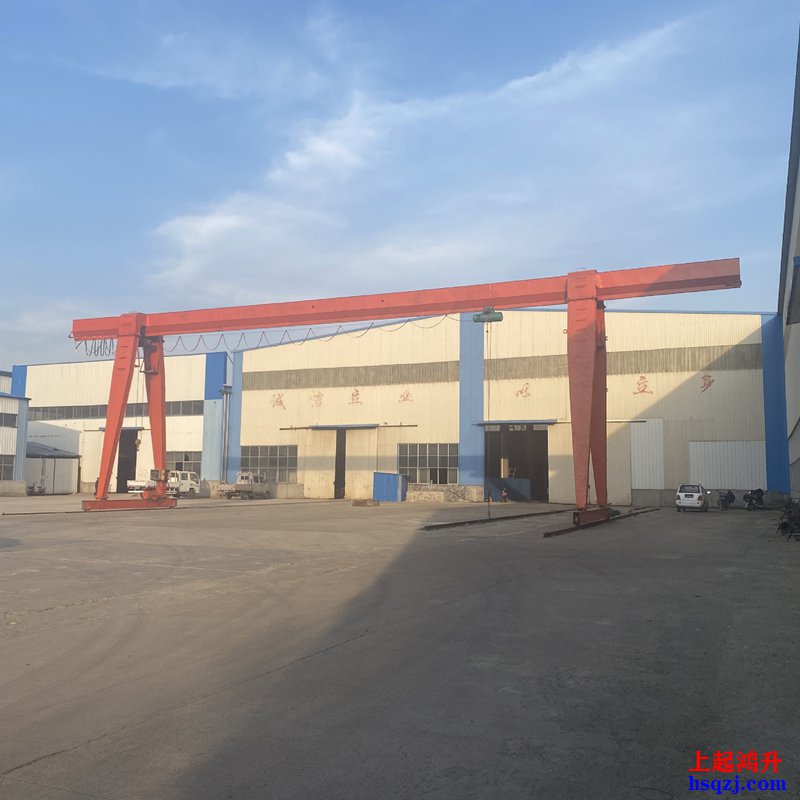

32噸龍門吊技術參數表MH型32噸龍門吊外形尺寸表
時間：2021-09-23來源：龍門吊公司瀏覽次數：1138
MH型32噸龍門吊技術參數包含：龍門吊噸位、龍門吊起降高度、運行機構、車輪直徑、電動機、減速機、驅動裝置、運行速度、工作級別。
MH型32噸龍門吊跨度、自重、最大輪壓、功率、大車運行速度、電動葫蘆起升速度、電動葫蘆運行速度、運行電機功率。
MH型32噸龍門吊主要尺寸等詳細參數。
| 起重量 | t | 32噸 | ||||||
| 跨度 | m | 12米 | 16米 | 20米 | 24米 |
30米 |
||
| 起升高度 | m | 6米 9米 | ||||||
| 運行機構 | 運行速度 | 地面 | m/min | 20m/min | ||||
| 司機室 | 30m/min | |||||||
| 電動機 | 地面 | YZR160M1-6/8.5x2 | YZR160L2-6/11x2 | |||||
| 司機室 | ||||||||
| 減速器 | ZSC650 | |||||||
| 車輪直徑 | mm | φ700mm | ||||||
| 電動葫蘆 | 型號 | HC型電動葫蘆 | ||||||
| 起升速度 | m/min | 2.5m/min | ||||||
| 運行速度 | m/min | 20m/min | ||||||
| 電動機 | 起升 | ZD152-4/18.5 | ||||||
| 運行 |
ZDY21-4/0.8x4 |
|||||||
| 薦用鋼軌 | P43 | P50 | ||||||
| 電源 | 三相交流 380V 50HZ | |||||||
| 起重機質量 | 地面 | kg | 29580kg | 26830kg | 41550kg | 44630kg | 52730kg | |
| 司機室 | kg | 31600kg | 37560kg | 43280kg | 45880kg | 53980kg | ||
| 最大輪壓 | kg | 287/163kg | 332/178kg | 362/174kg | 426/221kg | 465/245kg | ||
| 基本尺寸 | L1 | mm | 3000mm | 4000mm | 5000mm | 6000mm | 6000mm | |
| L2 | mm | |||||||
| H1 | mm | 6000mm 9000mm | ||||||
| H2 | mm | 1825mm | ||||||
| H3 | mm | 2000mm | 2200mm | 2400mm | 2600mm | 3000mm | ||
| B | mm | 5000mm | 5500mm | |||||
| B1 | mm | 6000mm | 6500mm | |||||
| B2 | mm | 7600mm | 8100mm | |||||
| B3 | mm | 1600mm | 1700mm | |||||
-
